Mchoro wa Gantry Crane Na Orodha

hndfcranedg

2021-08-06

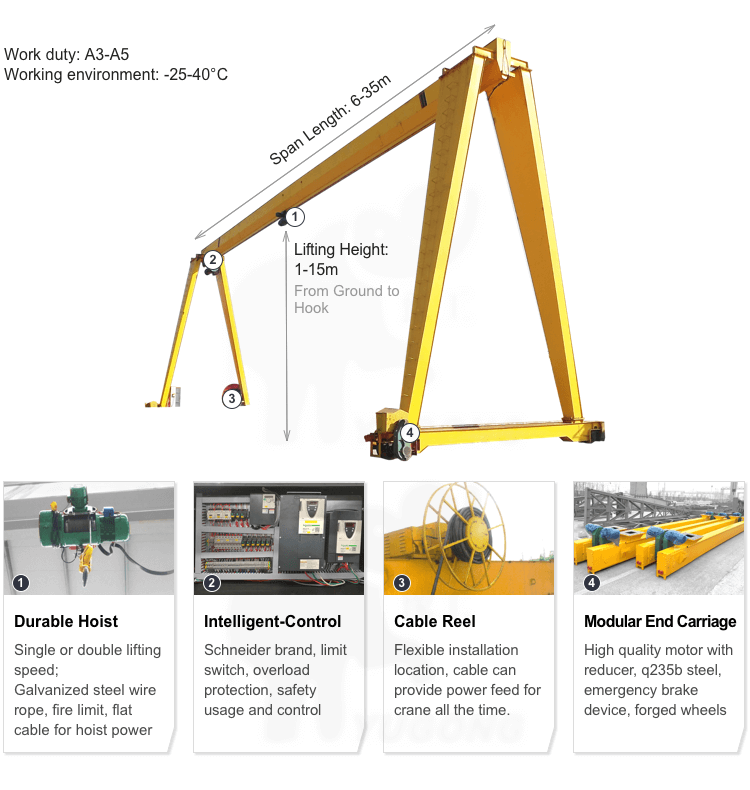

单梁龙门_2

Sehemu	Mfano wa Ufafanuzi	Wingi	Maneno
Boriti kuu	12m	4
Boriti kuu	2.77m	2
Wahamiaji wa Sekondari		2	￠219X12.5m
Wahubiri wakuu		4	￠325X13.6m
Kiti kuu cha boriti		2
Kiti cha boriti ndogo		1
Sura kuu ya kuunganisha boriti		2
Taji		1
Mvua ya mvua ya taji		1
Pulley imewekwa	50XT6	1
Kuinua umeme	5T	1
Baa ya usawazishaji	1.9m	4
Baa ya utulivu	5.4m	2
Chumba cha kudhibiti		1
Jukwaa la chumba cha kudhibiti		1
Dhibiti baa ya kuunganisha baa	0.8m	2
Udhibiti wa matusi ya chumba		3
Gari kubwa ya gari	ZD1-4	2
Magari ya taji	ZD122-4	2
Winch taji	11KW	1
Pini kuu ya boriti ya juu	￠30x260	8
Pini kuu ya chini ya boriti	￠30X150	1
Pini kuu ya outrigger (juu)	￠60X240	1
Pini kuu ya outrigger (chini)	￠80X300	1
Pini ya pili ya kuzidi (juu)	￠60X195	1
Pini ya pili ya kutolea nje (chini)	￠60X195	1
Boriti kuu inayounganisha pini ya fremu	￠40X180	1
Pini ya kusawazisha fimbo (juu)	￠40X215	1
Pini ya baa ya kusawazisha (chini)	￠40X180	1
Siri ya bar ya utulivu	￠60X230	1
Kiti cha boriti cha kuunganisha bolts	M24X70	75
Punguza vifungo vya kufunga	M12X40	25
Cable winch ya kichwa cha juu	3X6m²	45
Kamba ya gari ya kusafiri ya crane	3X2.5m²	100
Cable ya kupandisha umeme	3X4m²	100
Baa ya usaidizi		1	Vipuri
Sahani ya msingi	30cmX48cm	2	Vipuri
Msaada wa msaada wa bar		1	Vipuri

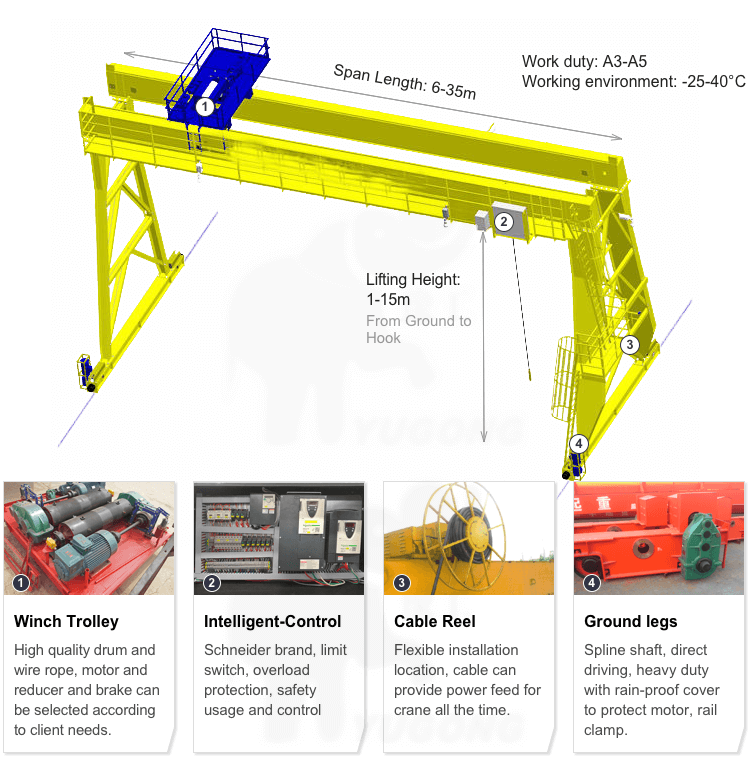

双梁龙门_2

Sehemu	Utaratibu wa kuinua		Utaratibu wa kukimbia
Sehemu	Kuu	Sub	Gari ndogo	Gari kubwa
Magari	YZR315 = 10 / 63KW	YZR180L = 6 / 17KW	YZR160M2 = 6 / 8.5KW	YZR160L = 8 / 9KW
Punguza	J500 DQJSD-500-3CA i = 56	ZQ500-I = 3CA i = 48.57	ZSC600-III-1 i = 46.7	ZSC (A) -650 i = 51.89
Akaumega	YWZ4-500 / 121	YWZ4-300 / 50	YWZ4-200 / 23	YWZ4-200 / 23
Ndoano	G887 (60t)	G883 (10t)
Pulley	G863 (60t)	G859 (10t)
Reel	T1028 (Φ800 * 2000)	T1023 (-400 * 1500)
Kuunganisha Gurudumu la Breki	S3409 （Φ500） S3408Φ Φ500）	S3173 （Φ300）		S1602-5 （Φ200）
Kuunganisha gia		S2233	S1112 S2429 Φ200 Magurudumu ya Breki
Magurudumu			L762 L763 Reli:43kg / m	L784 （Φ700） L814Φ Φ 700） Reli:QU80
Grippers za Reli				A380.2

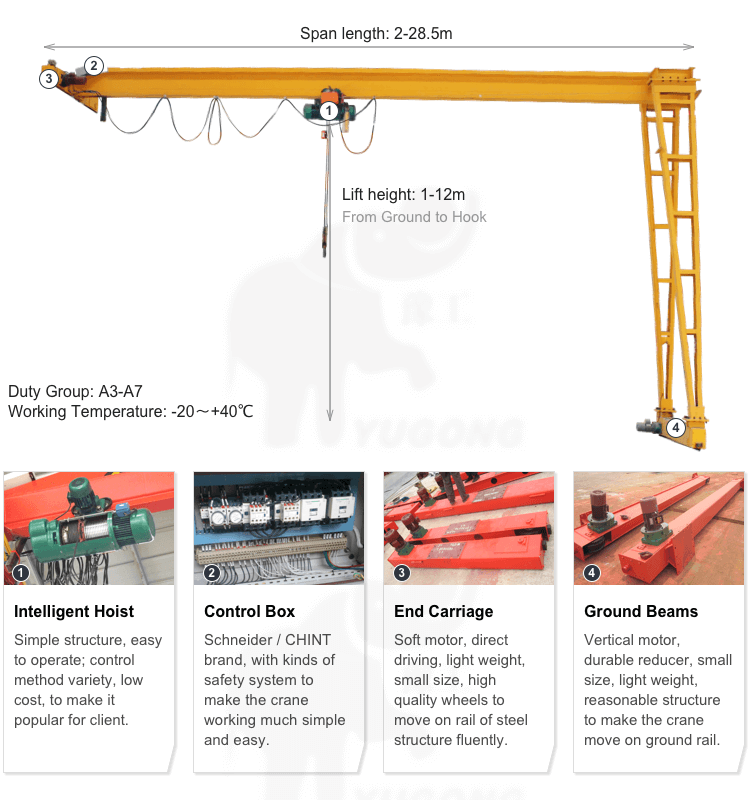

半龙门_2
